STK 200 W AMPLIFIKATOR

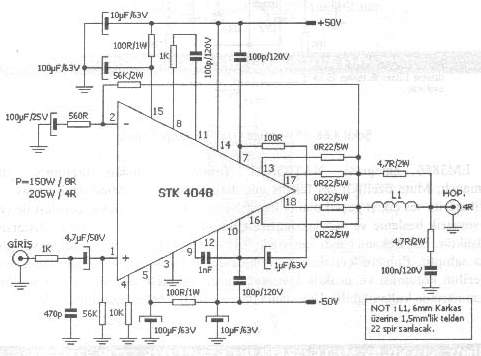

Entegreli amplifikatörler içerisinde en kaliteli çıkış sesi veren amplifikatörler, STK serisi olarak kabul edilmektedir. Yüksek fiyatlarına rağmen bu entegrelere yoğun bir talep ve ilgi vardır. Şekilde bir çok elektronik meraklısının hem kaliteli ses, hem de güç ihtiyacını karşılayacak, 200W' lık amplifikatör devresi görülmektedir. stereo olarak yapmak isteyenler aynı devreden bir tane daha yapmalıdırlar. Şekildeki devre, oldukça yüksek sayılacak simetrik gerilim (±50V toplam 100V) ile beslenmektedir. Devreyi yapacak olanlar güvenlik tedbirlerine dikkat etmelidir. Entegre, bu besleme gerilimi ile 8 ohm' luk hoparlöre 150W, 4 ohm' luk hoparlöre 200W civarında bir çıkış gücü verecektir. Entegrenin hem besleme hatları hem de hoparlör hattı, 6A' lik sigortalar ile korumaya alınmalıdır. Ayrıca entegrenin soğutulması için oldukça geniş yüzeyli soğutucu kullanılmalıdır.
 |
